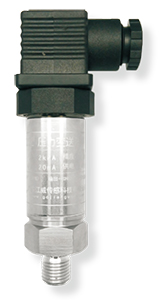

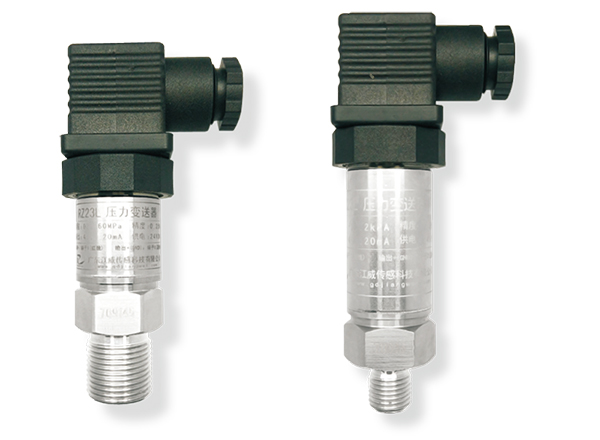

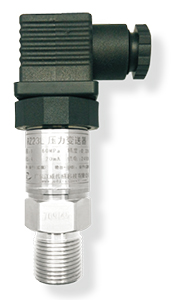

RZ23L压力变送器
RZ23L系列压力变送器是一种精度高、适用范围广、经济型同时具有优良性价比的工业压力测量仪表。

RZ23L的测压敏感元件,选用的是金属隔离膜片结构硅压阻或陶瓷电容等传感器;封装结构采用传感器和电路封装在同一个不锈钢壳体内的微型一体化结构;整体激光焊接,信号处理采用特稳定、高效率、线性度优于0.01%的进口调理电路技术,产品经过了元器件、半成品及成品的严格测试及老化筛选这些条件,保证了变送器精度高、稳定性好、抗干扰能力强;
详情



产品特点

l  反极性保护和瞬间过电流过电压保护,符合EMI防护要求;

l  通过内部电位器,可实现对零点、量程的精确调校;

l  输出信号有多种标准规格,如:4~20mARS485数字信号、HART协议4~20mA,可接显示表头;

l  量程覆盖范围宽;

l  全不锈钢结构,压力接口形式多样,具有齐平膜型、卫生型、防腐型等多种形式,防护等级IP65

l  本安防爆型产品符合GB3836.4标准要求,取得了防爆合格证,防爆标志为ExiaCT6

RZ23L集精良传感器件、优异电路技术、先进封装制造工艺于一身,是各种工况领域、中等精度压力测控的理想产品。


性能参数

测量范围

0~3KPa…0~100MPa

压力类型

正压(包括表压和密封表压)、负压、绝压(绝对真空度)、差压

精确度等级

±0.5%FS ±0.25%FS ±0.1%FS

测试条件:温度20±2℃ 温度波动≤1℃ 气压86~106KPa 湿度45%RH~75%RH 无影响测量稳定性的振动和电磁干扰

过压能力

表压、绝压、负压产品为6~1.1倍满量程(因量程不同而有差异)

工作温度

-40~80

零点温度漂移

0.02%FS/℃(小于100KPa按比率加倍)

满程温度漂移

0.02%FS/℃(小于100KPa按比率加倍)

年稳定性

0.1%FS/年 典型;<0.2%FS/年 最大


电气参数

供电电压

24VDC 12VDC(特选)

电流负载

<(U-10)/0.02Ω 【U:电源电压】

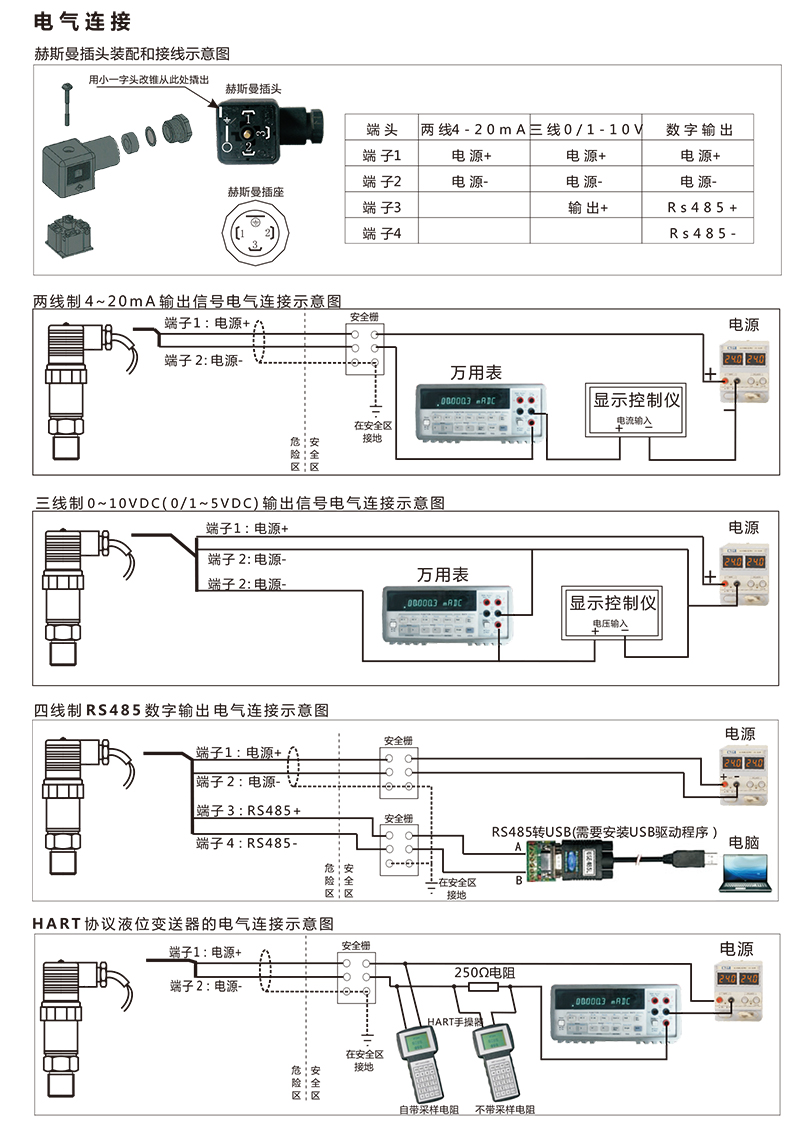

输出信号

两线4~20mA RS485数字输出等

绝缘强度

耐压500V无击穿

绝缘电阻

>500MΩ

频率响应

传感器<1ms; 变送器≤15ms

寿命

>100万次压力循环

电源电压变化对输出的影响

<0.003%FS/V

防爆标志

ExiaCT6本安防爆(仅对防爆型有效)

电气接口与电缆线径要求

HSM连接器(线径Ø4.5~Ø6.5mm)或电缆1m


物理参数

适用介质

结构材料(探头材料、密封材料)不发生化学反应的液体和气体

探头基座材料

不锈钢等

探头密封材料

丁晴橡胶、氟橡胶、四氟乙烯、胶粘剂等【全焊接结构无密封材料】

防护等级

IP65 IP67 IP68

重量

150g~10kg【因应用亚型不同而有差异】


环境参数

大气压力

60~110KPa 环境湿度:≤95%RH 存放温度:-40~120

振动

10gRMS20~2000HZ条件下变化<0.5%FS(仅对通用型有效,通用型最大允许15g振动)

冲击

100g10毫秒冲击后变化<0.5%FS(仅对通用型有效,通用型最大允许120g冲击)

电磁波/射频干扰

10~300MHZ和场强15V/m的干扰下误差<0.5%FS
