RZ370静力水准仪
RZ370差式静力水准仪由镁铝合金外壳、超高精度硅压阻传感器和智能化数字补偿电路模块等部件组成。沉降系统是由多只同型号传感器组成,储液罐之间由通气管和通液管相连通,基准点置于一个稳定的水平基点,当测点相对于基准点发生升降时,将引起各点压力的变化。通过测量传感器压力的变化,来计算各测点相对水平基点的升降变化。

RZ370静力水准仪主要用于大型储罐、大坝、核电站、高层建筑、基坑、隧道、桥梁、地铁等垂直位移和倾斜的监测。静力水准系统一般安装在被测物体等高的测墩上或被测物体墙壁等高线上,通常采用一体化模块化自动测量单元采集数据,通过有线或无线通讯与计算机连接,从而实现自动化观测。属于高精度在线变形监测系统,系统支持自动化组网传输。
详情

产品特点

l  壳体采用镁铝合金阳极化处理,外观美观,体积小巧,安装简便;

l  数字化温度补偿,分辨率0.01mm

l  输出信号RS485 MODBUS数字信号,支持128路组网;

l  防护等级达到IP67,适应多种复杂的工况;


性能参数

测量范围

液位0~3KPa…0~20KPa

温度

-40~80

压力类型

表压(由串联参考气压接口相连)

温度传感器

进口APt100热电阻

精确度等级

液位±0.05%FS(测试条件:温度20±2℃;气压86~106KPa;湿度45%RH~75%RH)温度0.5℃(APt100

过压能力

3倍满量程

工作温度

-40~80

温度补偿

-20~50

温度误差

0.25%FS(温度补偿范围内)

年稳定性

<0.1%FS/年 典型;<0.2%FS/年 最大

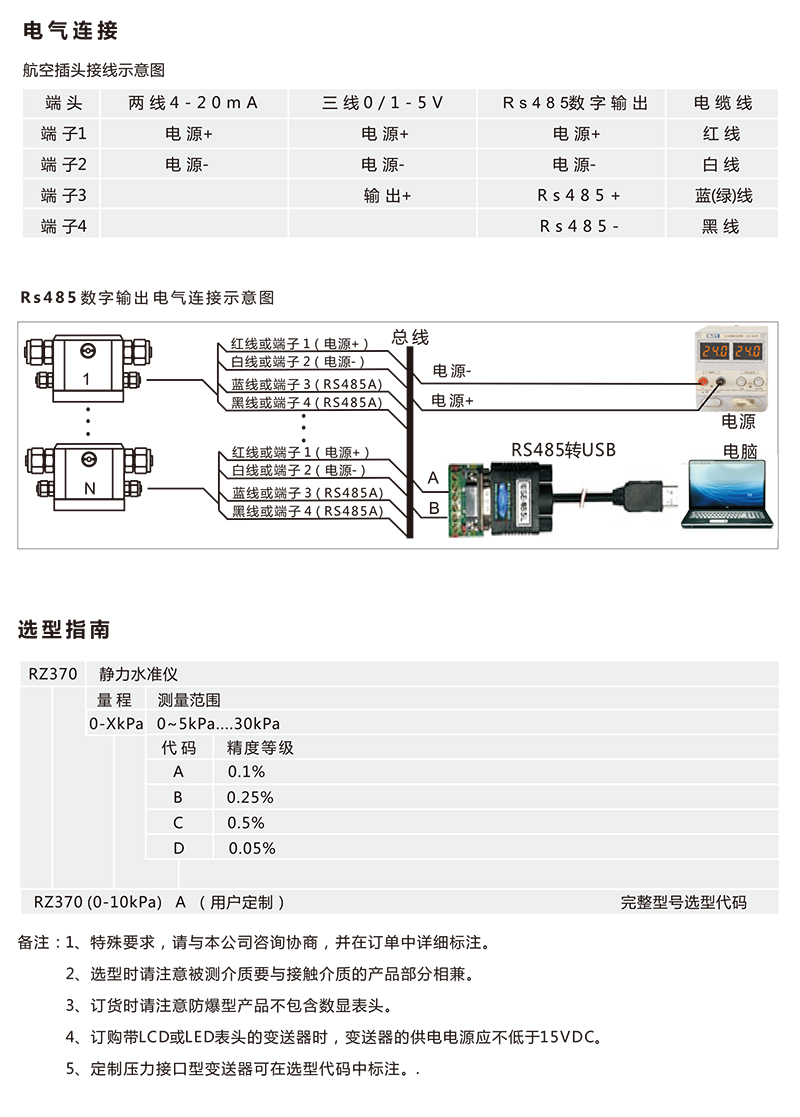

电气参数

供电电压

10V~28V

电源电流

<10mA

输出信号

RS485数字输出等

通信协议

MODBUS-RTU

通信距离

1000m,允许并网数255

寿命

>100万次压力循环

电气接口

4芯防水YC8航空插座(V+,GND,485A,485B

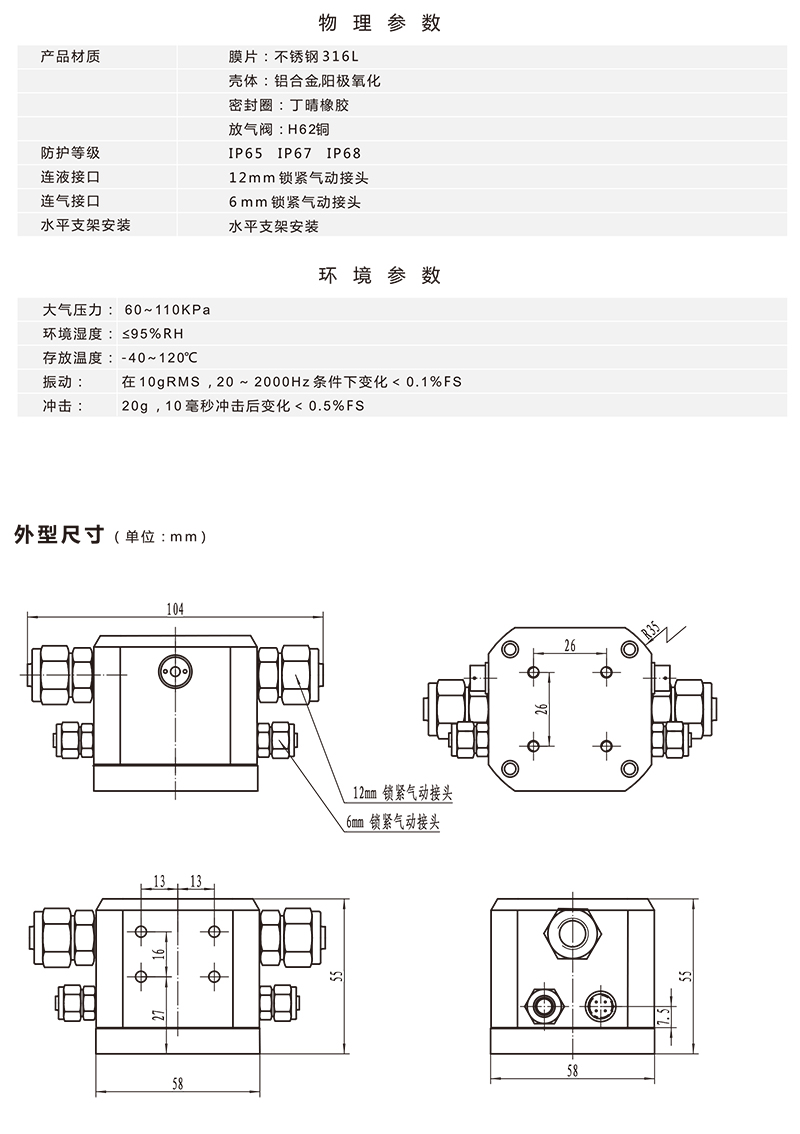

物理参数

产品材质

膜片:不锈钢316L

壳体:铝合金,阳极氧化

密封圈:丁晴橡胶

放气阀:H62

防护等级

IP65 IP67 IP68

连液接口

12mm锁紧气动接头

连气接口

6mm锁紧气动接头

水平支架安装

水平支架安装


环境参数

大气压力

60~110KPa

环境湿度

95%RH

存放温度

-40~120

振动

10gRMS20~2000HZ条件下变化<0.1%FS

冲击

20g10毫秒冲击后变化<0.5%FS
