RZ26W液位变送器
RZ26W系列液位变送器,选用高稳定不锈钢隔离膜式硅压阻或陶瓷电容等OEM传感器作为测压敏感元件,利用线性度优于0.01%的超稳定精密电路技术进行信号处理并输出线性标准信号4~20mA或RS485S数字信号进行在线测量的工业仪器。

RZ26W具有出众的渗漏防护性——在吸收世界先进制造工艺的基础上,进一步完善了产品的防渗漏性能,经用户实践证明,12年内100%不会发生渗水损坏。

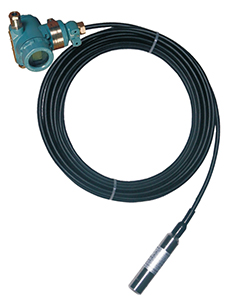

RZ26W系列液位变送器,根据测试介质和使用环境的不同,有不锈钢杆式、不锈钢软缆、聚乙烯导气电缆装配式,防雷击等多种形式可供用户选择。例如,其针对寒冷地区和高湿环境的凝水结露现象,设计了防结露应用亚型,针对感应雷击现象,设计了超强抗雷击应用亚型,针对悬垂探头的随波晃动现象设计了防震缓冲保护亚型等等。将这些针对性的设计,有选择性地组合起来,可以为仪器的安全运行,提供鲜明可靠的技术保障。
详情

性能参数

测量范围

0~0.1m…0~200mH2O

压力类型

表压

准确度等级

±0.5%FS ±0.25%FS ±0.1%FS ±0.075%FS ±0.05%FS

测试条件

温度20±2℃ 温度波动≤1℃ 气压86~106KPa 湿度45%RH~75%RH 无影响测量稳定性的振动和电磁干扰

过压能力

6~3倍满量程(因量程不同而有差异)

调理电路工作温度

-40~80

综合温度漂移

0.03%FS/℃(量程小于5mH2O时,按一定的比率系数加倍)

频率响应

传感器<1ms;变送器≤15ms

年稳定性

0.25%FS/

电气参数

供电电压

24VDC 12VDC(特选)

电流负载

[(U-10)/0.02]Ω 【U:电源电压】

输出信号

两线4~20mA RS485

零位、满量程调校

一体结构免调校;分体结构通过接线盒内的零点校准电位器和量程校准电位器调校

电源电压变化对输出的影响

0.003%FS/V

防爆标志

ExiaCT6本安防爆(仅对防爆型有效)

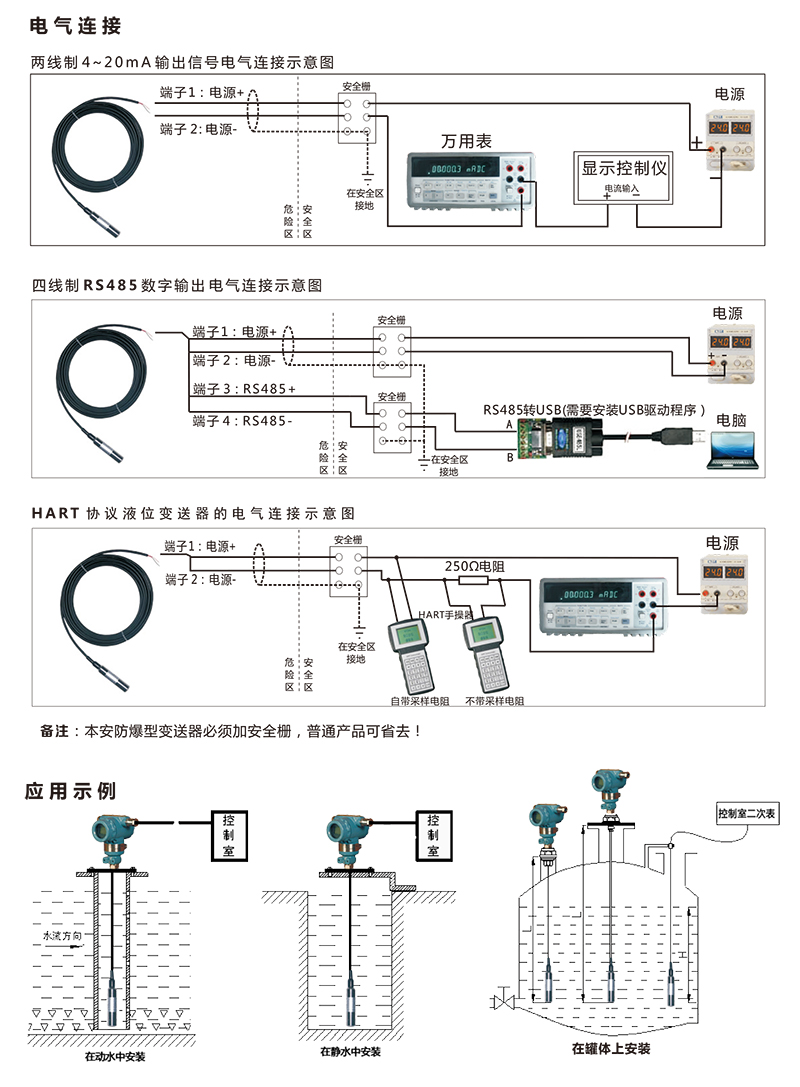

电气接口与电缆线径要求

直接接线或通过接线盒内的接线端子接线,允许线径Ø6.5~Ø9mm

物理参数

适用介质

与接触材料(如探头探管材料、探头密封材料、电缆材料、或者柔态隔离材料)不发生化学防御的液态、浆膏态、以及水料混合态介质

探头探管材料

不锈钢【1Cr18Ni9Ti321316304L304等】、聚四氟乙烯、陶瓷等材料

密封材料

丁晴橡胶、氟橡胶、四氟乙烯、胶粘剂等【全焊接结构无密封材料】

电缆材料

Ø7.2mm聚乙烯专用防水导气屏蔽电缆;软、硬管材料与介质兼容材料(同探头材料)

接线盒材料

铸铝合金 不锈钢 工程塑料

防护等级

电缆或者探管和探头部分为IP68;接线盒部分为IP65

重量

探头净重约0.3kg,总重因电缆或连接管长度而异

环境参数

大气压力

60~110KPa

环境湿度

95%RH或≤99%RH

存放温度

-40~70

振动

5gRMS20~2000HZ条件下变化<0.5%FS(仅对通用型探头部分有效)

冲击

500g10毫秒冲击后变化<0.5%FS(仅对通用型探头部分有效)

电磁波/射频干扰

探头部分的一次信号在10~300MHZ和场强15V/m的干扰下误差<0.5%FS
